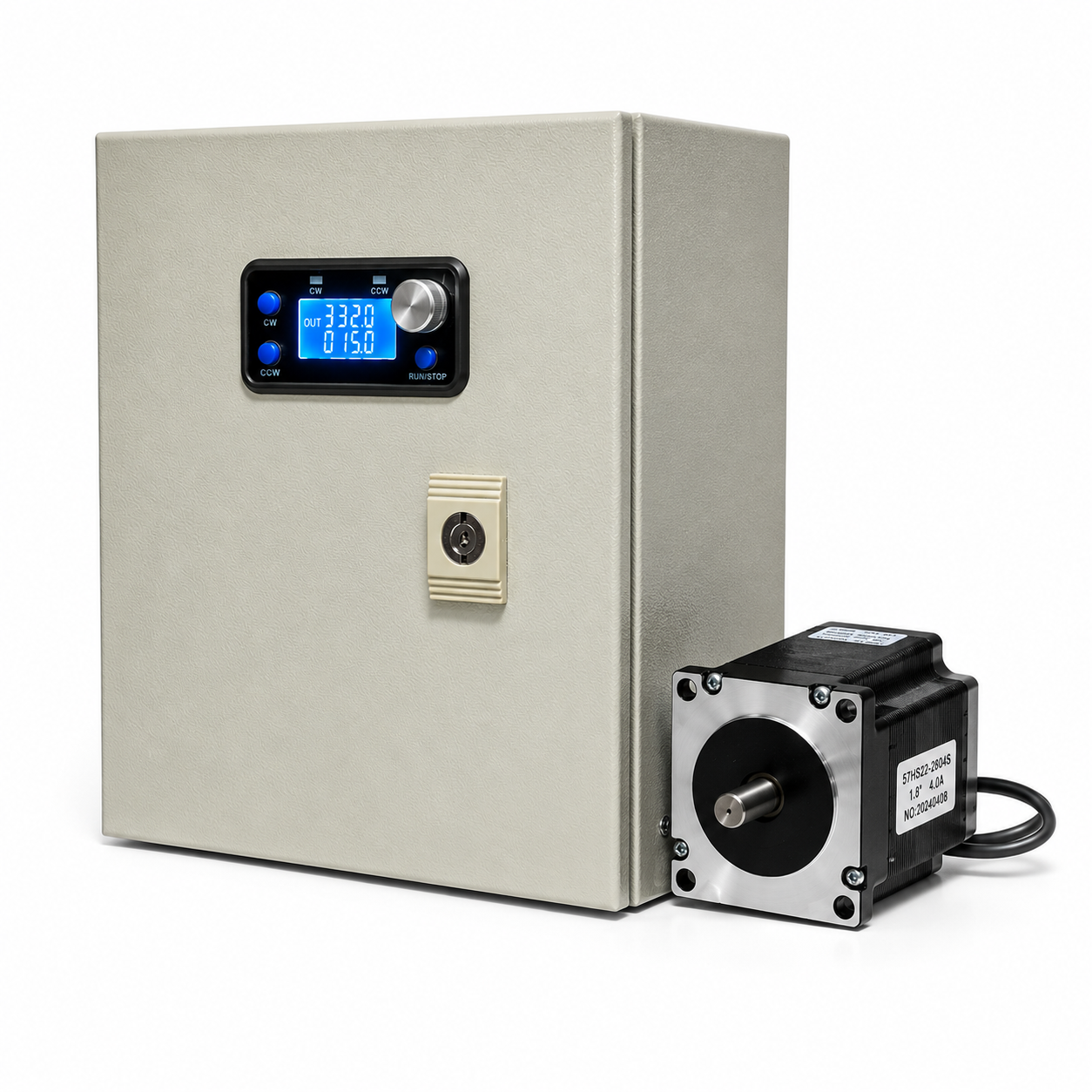

Kit Gabinete Controlador + Motor Paso a Paso Nema 23 (Listo para 220V)

Este kit de gabinete controlador con motor paso a paso NEMA 23 de 2 Nm o 3.2Nm es una solución completa para aplicaciones de automatización, posicionamiento y control de movimiento que requieren precisión, repetibilidad y facilidad de instalación.

A diferencia de adquirir un motor, driver y controlador por separado, este sistema se entrega con el gabinete armado, cableado e integrado de fábrica, incorporando la fuente de alimentación, driver y controlador con pantalla LCD, perilla y botones de operación. El conjunto es probado antes de su entrega, permitiendo conectar el gabinete directamente a una alimentación de 220V AC y al motor paso a paso para comenzar a trabajar.

Su diseño está pensado para quienes necesitan implementar un sistema de movimiento sin tener que diseñar y cablear un tablero eléctrico desde cero. Es una alternativa práctica para, sistemas de posicionamiento, dosificadores, mecanismos lineales u otros procesos que requieran control preciso de un motor paso a paso.

Además, el controlador permite configurar diferentes secuencias de movimiento directamente desde el panel frontal, incluyendo funcionamiento manual, giro continuo, movimientos por cantidad de pulsos, ciclos repetitivos, movimientos de ida y vuelta, control por tiempo y arranque automático al energizar el equipo.

Solución lista para instalar

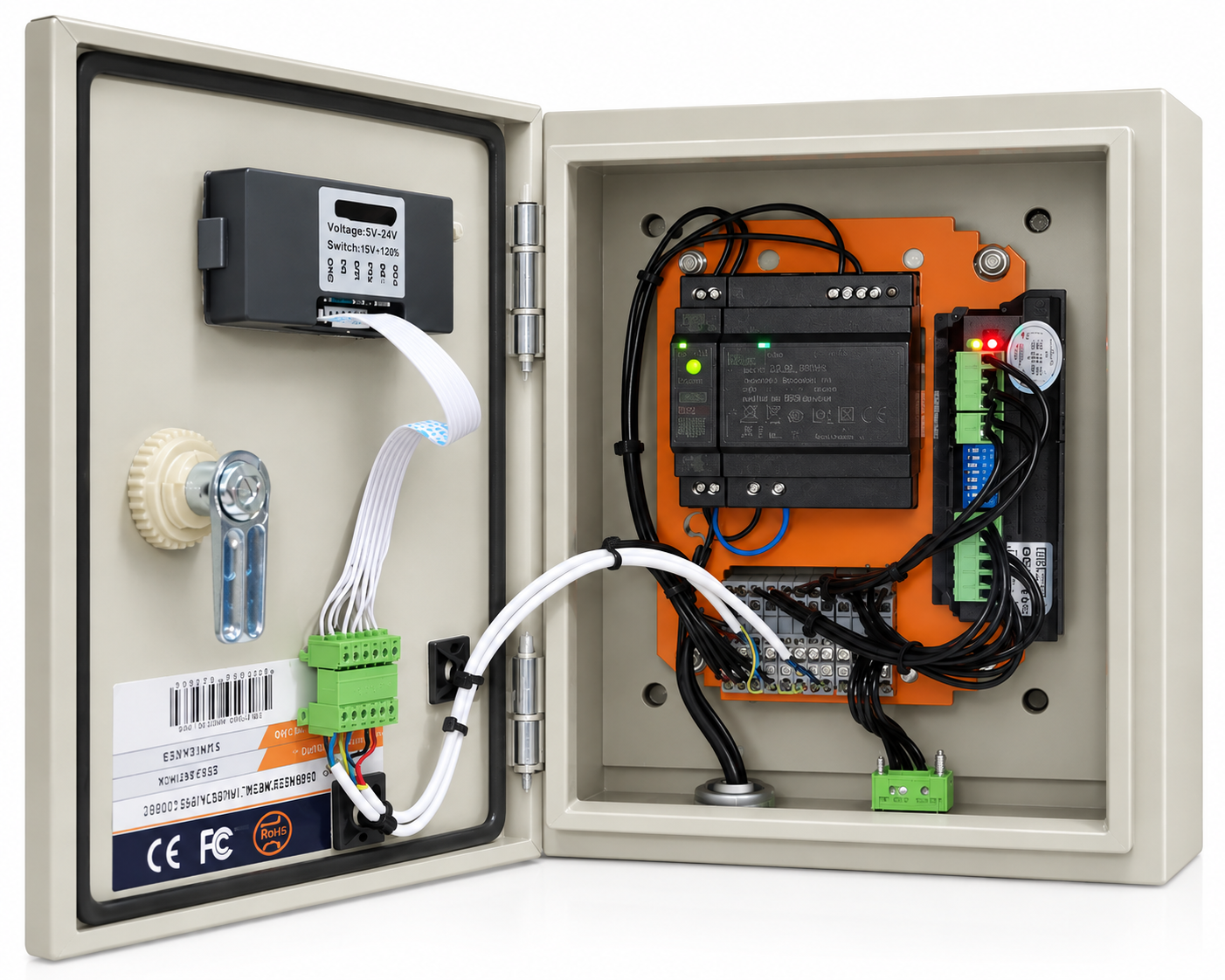

El gabinete integra los principales componentes necesarios para controlar el motor, reduciendo considerablemente el trabajo de instalación y cableado.

El sistema incluye:

• Gabinete metálico con controlador y driver integrados.
• Motor paso a paso NEMA 23 de 2 Nm
• Cable de correinte 220VAC
• Manual de configuración en español en formato PDF

Características del motor NEMA 23

• Tipo: Motor paso a paso NEMA 23
• Par de sujeción: 2 Nm
• Corriente por fase: 3.0 A
• Resistencia por fase: 1 Ω
• Ángulo por paso: 1.8°
• Inercia del rotor: 480 gf·cm²
• Peso: 1.15 kg
• Largo: 76 mm
• Diámetro del eje: 8 mm
• Resolución configurada en el sistema: 800 pulsos por vuelta

Características del controlador y gabinete

• Alimentación general: 220V AC
• Driver integrado: SH-750
• Fuente para driver: 24V / 4A
• Fuente para controlador: 5V
• Pantalla LCD para visualización y configuración
• Encoder giratorio para navegación y modificación de parámetros
• Botón CW para giro horario
• Botón CCW para giro antihorario
• Botón RUN/STOP para detener el movimiento
• Indicadores de dirección CW y CCW
• 9 modos de trabajo configurables: manual, continuo, por cliclos, oscilador, arranque automaticco al energizar, entre otros
• Rango de temperatura de trabajo: -5 °C a 60 °C
• Grado de protección del gabinete: IP65
• Dimensiones del gabinete: 250mmX200mmX150mm

**Imagenes del Producto Referenciales**
