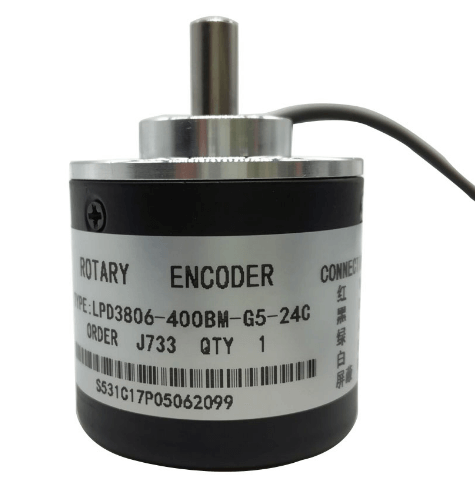

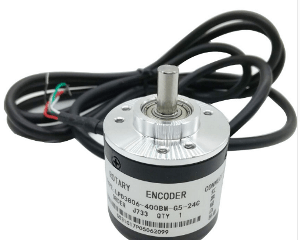

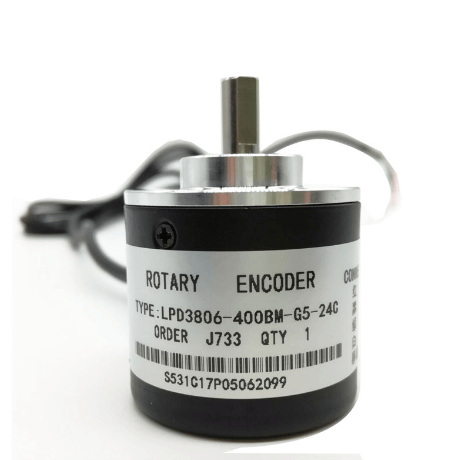

Encoder 400ppr Incremental AB dos-Fase 5-24 V

Encoder Incremental Rotativo Industrial para uso con PLC en sistemas de detección de posición o medición de velocidad. Especificaciones - Modelo: codificador rotatorio incremental 400 P/R, AB de dos fases. Puede identificar la dirección de la señal de pulso del conteo generada por la rotación del disco de rejilla y optoacoplador. - Rendimiento: 400 pulsos por revolución. - Tensión de trabajo: 5-24 V, velocidad mecánica máxima de 1000 rev/minuto - Dimensiones: tamaño del cuerpo del encoder: otide; 38mm; eje Ø6x13mm; plataforma eje: Ø 20mm Ø 20mm; agujeros de anclaje: tornillos M3 tres agujeros de montaje alrededor de 30, tres agujeros de montaje en la ronda 28; Lado de la salida. - Salida: El circuito de salida NPN tipo de salida de colector abierto; pulso de una, B de dos vías. - Cableado: alimentación positiva Vcc, 0 V A fase de Fase B, cable apantallado. Nota: Las salidas de dos fases AB no deben conectarse directamente a la fuente de alimentación VCC, de lo contrario, quemarán el transistor de salida.
